DR室硫酸钡砂10年品质_可信赖

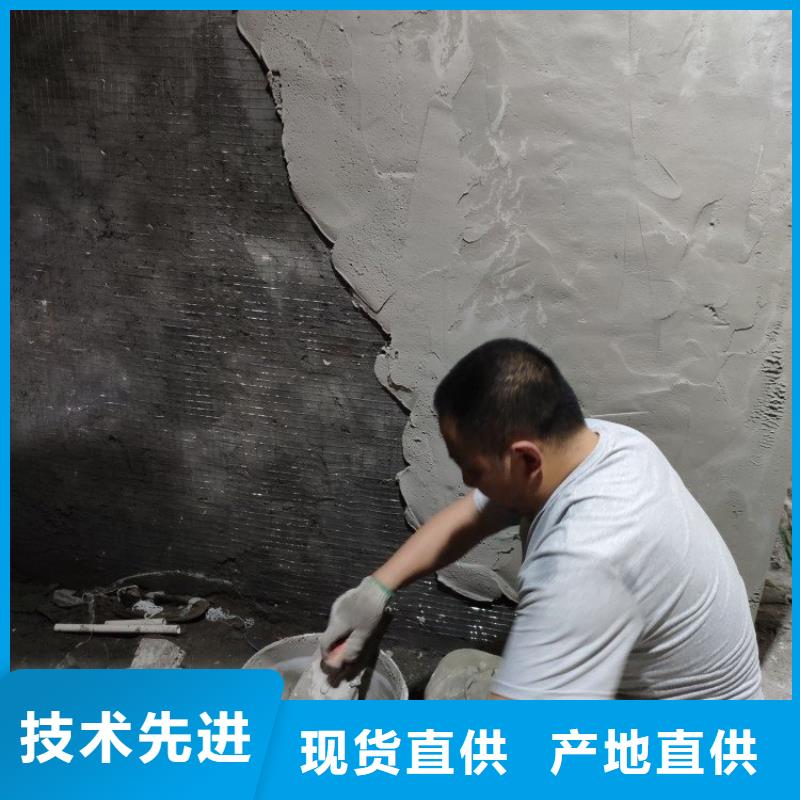

以下是硫酸钡砂抹灰厚度的控制方法及关键技术要点，综合多篇施工规范整理而成： 分层施工标准 单层厚度控制? 每层抹灰厚度应严格控制在8-15mm范围内，过薄易导致分层过多，过厚易引发开裂。采用10mm为单层 厚度，需用刮板压实并保持表面粗糙以增强层间粘结?。 总厚度分级? 普通DR机房/牙科诊室：总厚15-20mm CT室/工业探伤室：总厚30-50mm 空心砖墙体需额外增加50％厚度（≥40mm）?。 工艺控制要点 间隔时间? 层间施工需待前一层达到"指压无痕"状态（约8-12小时），完全凝固需24小时后方可继续作业。冬季施工需延长50％间隔时间?。 增强措施? 总厚≥20mm时需挂镀锌钢丝网（网孔10-12mm）或耐碱纤维网，用钢钉间距≤300mm固定?。 阴阳角处附加45°斜向网格布（宽度≥200mm）?。

基础配比方案? 原料质量标准? 硫酸钡纯度≥92％，颗粒直径0.3-1.2mm，含泥量＜3％；水泥需选用新鲜硅酸盐水泥，避免结块?。 重晶石砂需通过酸洗、上海嘉定当地水洗工艺去除杂质，化学法产品白度更高，适合医疗场所?。 搅拌与储存? 必须现配现用，拆封后48小时内用完，凝固废料需按放射性废弃物处理?。 搅拌设备需专用，避免交叉污染，废水需沉淀达标后排放?。防辐射硫酸钡砂工程?：硫酸钡粉与水泥的重量比为4:1（每4份硫酸钡配1份42.5标号硅酸盐水泥），水灰比控制在0.45左右?。 增强粘结性?：可添加建筑胶水，配比调整为硫酸钡100份、上海嘉定当地水泥25份、上海嘉定附近胶水2份，搅拌时间不少于5分钟?。 地面施工?：若需更高密度，可调整配比为水泥:硫酸钡:砂:水＝1:4:1:0.45，成品密度需≥3.5g/cm3?。 特殊场景调整? 牙科诊所等低辐射场所可简化配比为1:1（硫酸钡:水泥），用量约50-60kg/㎡?。 高温环境需减少水量，冬季施工可添加防冻剂并保持搅拌温度≥15℃?。

硫酸钡砂的耐久性表现优异，主要体现在化学稳定性、上海嘉定同城物理性能和长期防护效果三个方面，以下是具体分析： 化学稳定性 耐腐蚀性? 硫酸钡砂主要成分为硫酸钡（BaSO?），化学性质极其稳定，不溶于水、上海嘉定同城耐酸碱腐蚀，即使在强酸（如硫酸、上海嘉定当地盐酸）或强碱环境中也能保持结构完整，不会发生分解或反应?。 实验数据：5％硫酸钠溶液浸泡5次循环后，质量损失率≤10％?。 医疗场景中，长期接触消毒剂（如含氯制剂）仍能保持性能稳定?。 抗盐侵蚀? 通过硫酸钠溶液浸泡法测试，其结晶膨胀对硫酸钡砂的破坏作用极小，质量损失率远低于普通混凝土（标准要求≤15％）?。 物理耐久性 结构稳定性? 高密度（4.3-4.5g/cm3）和均匀颗粒分布使其不易受潮变形，在温度-20℃至80℃范围内无开裂或粉化现象?。 冻融循环50次后，强度保留率≥80％，优于普通建筑材料?。 机械强度? 抗压强度≥25MPa（28天养护），抗折强度≥6MPa，可承受长期荷载和轻 击?。 特殊配方（如添加纤维）可进一步抗裂性，适用于地暖等温差大区域?。
