通风天窗-TC10D-2060n薄型通风天窗当地货源

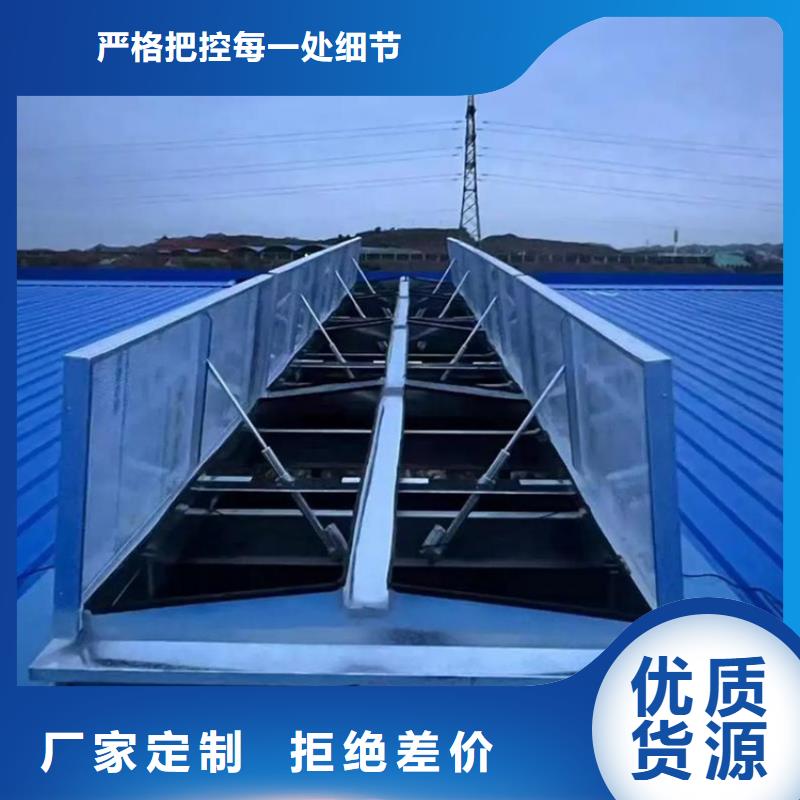

主要有以下几部分组成：通风天窗骨架、挡雨板、阀板、电动开关机构、排水沟、泛水板、外围护板等。  05J621-3型通风天窗采用电动（手动）开启机构，开启机构由电动机、减速机、传动机构等组成。 我公司可根据用户的需要设计、制作定制尺寸及结构的通风天窗，操作形式也可满足不同用户的需求

是在大型建筑中应用的一种通风装置，为了给室内进行通风换气之用。所以在当今，无论是大型酒店、工业厂房还是商场、超市等，越来越多的大型建筑中都在安装这种通风天窗了

六.材料、制作、安装、验收

6.1  通风天窗作为工厂化生产的定型产品，一般由天窗架、外围护板（挡风板）、挡雨板、排水沟槽、阀板、泛水板、启闭机构等部分组成。

6.1.1  天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235B,焊条采用E43型。

6.1.2  外围护板（挡风板）一般采用0.6厚压型板，即彩色涂层钢板或以镀锌钢板为原料，经辊压冷弯成型的建筑用围护板材。也可采用1.5厚玻璃钢采光板。

6.1.3  有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板，它是以玻璃纤维为增强材料，以合成树脂为粘合剂，经过机械成型的复合材料。玻璃钢采光板的厚度≥1.5mm，透光率≥80％.

6.1.4  通风帽采用不锈钢钢板或铝合金板制作。不锈钢钢板应符合《不锈钢热轧钢板》GB/T4237、《不锈钢冷轧钢板》GB/T3880的要求。

6.2  通风天窗的制作由生产厂家负责。天窗架的焊接应校平直，其对角线误差每米±1.5mm，骨架平面扭翘不大于5.0mm。钢板基座采用有加筋板的C型钢形式或工字钢形式，由工程进行设计和制作安装。启闭式通风天窗的电源电压为380V，频率为50Hz。电源、配电箱按工程设计，电气控制部分由生产厂家负责设计与制作。

6.3  通风天窗的安装3m和4m的纵向单元进行组合，即天窗架的间距为3000mm和4000mm。当组合后的长度较长时，每60m应至少设一个检修孔，通风天窗高度≥2m时，端部应设检修梯。捡修孔和检修梯均由生产厂家制作。

 通风天窗与屋面的连接安装，应根据有关结构专业标准图集按具体的工程设计进行安装施工。本建筑标准图集的安装图供参考使用。
