河道护栏专业设计

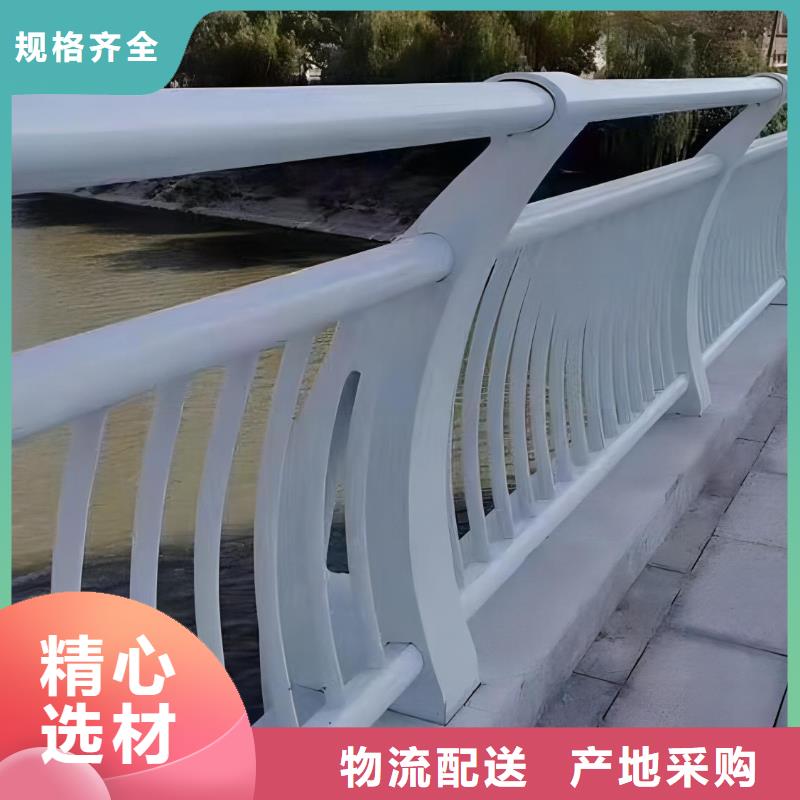

河道是大自然中具有魅力的空间建筑物。“宏观决定成败，细节成就品质"，21世纪的河道护栏必将更加重视造型与艺术并重、临汾洪洞与自然环境和人文环境和谐地进展，进而使我们的生活环境更加美好。我们的河道建筑师需要不断深化对河道栏杆造型艺术的认识，将我国河道及栏杆设计的水平到新高度，使得其更具有时代感和民族特色，并更好的与周边环境融合在一起，实现人与自然的和谐进展。人行道栏杆采用无机复合型混凝土(简称基材)河道组合栏杆，每 2m为一榀，分别由柱帽、临汾洪洞立柱、临汾洪洞扶手、临汾洪洞栏片、临汾洪洞托梁等构件组成，其混凝土强度等级均为C50。栏杆立柱截面尺寸为120mmx120mm，高度1010mm，下端两侧设置70mm牛服连接托梁:扶手高100mm，贸106mm，托梁高100mm，宽110mm；扶手、临汾洪洞托梁与栏片连接表面设置栏片安装插槽，与扶手、临汾洪洞托梁连接插槽深度 15mm，满足栏片安装后，端部位于横梁内配置纵向钢筋的下部，同时插槽处箍筋加强，防止出现裂纹；扶手在立柱处连接，端部预留钢筋，立柱顶部设置扶手卡槽，卡槽深度110mm，宽60mm，同时柱顶预埋钢筋，外露长度 170mm，扶手通过卡槽与立柱固定，并通过柱顶预埋钢筋连接两侧横梁及柱帽，钢筋埋入立柱深度满足锚固要求。栏片与下托梁采用预留螺栓锚固，立柱与河道遮板通过预埋钢板连接，立柱下采用预埋 0235钢板，厚δ＝10mm，钢板与立柱主筋焊接，焊接采用手工电弧焊，所有外露钢板防腐防锈处理采用多元合金共渗＋锌铬涂层＋封闭层。
